产品简介
YS-TDS系列超声波流量计/超声波热量计/超声波工业水表利用了低电压、多脉冲时差原理,采用高精度和超稳定的双平衡信号差分发射、差分接收数字检测技术,测量顺流和逆流方向的声波传输时间,根据时差计算出流速。
YS-TDS-100F1款产品主板提供7版、10版、15版可选,主机为壁挂标准型,传感器分为外敷式、插入式、管段式等,以满足用户不同现场的使用需要。
技术参数
测量原理:时差相关原理
测量管径: DN15mm~DN6000mm或更大
管壁厚度:≤50mm
管道材质:几乎所有的金属和质密塑料管,对于混凝土或其他组份管材及有内衬请咨询
测量精度:优于1%, 重复性优于0.2%
测量周期:500ms (每秒2次,每个周期采集128组数据)
工作电源:85~264VAC/隔离24VDC/8~36VDC
最大流速:64m/s(流速分辨率0.001m/s)
显 示:2×10汉字背光液晶可显示瞬时流量及正、负、净累积流量、流速等
操 作:4×4轻触键盘操作
防护等级:IP65
信号输入:3路4-20mA模拟输入,精度0.1%,可输入压力、液位、温度等信号
2路三线制PT100铂电阻(外敷式、插入式)
信号输出:1路隔离RS485输出
1路4-20mA或0-20mA输出
1路隔离OCT(脉冲宽度6~1000ms之间可编程,默认200ms)
1路继电器输出(脉冲宽度200ms)
数据存储:选配内置数据存储器(SD卡) 可存储时间、瞬时流量、累积流量、信号状态等,通过专用 软件可将数据导入计算机, 便于统计与管理
通讯协议:MODBUS协议,M-BUS协议,FUJI扩展协议,并兼容国内其它厂家同类产品的通讯协议
其它功能:自动记忆前512天、前128个月、前10年正/负/净累积流量自动记忆前30次上、断电时间和流量并可实现流量的自动或
手动补加,通过MODBUS协议读出可编程批量(定量)控制器,故障自诊断功能可通过E-mail传送来的代码文件实现
软件升级
传感器参数

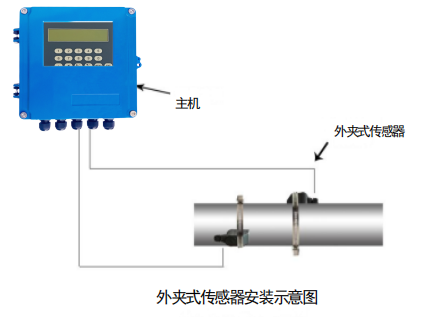

外敷式传感器:S2:DN15mm~DN100mm(小型)
M2:DN50mm~DN700mm(中型)
L2:DN300mm~DN6000mm(大型)
标准型插入式传感器:B(C11):DN80mm~DN800mm
加长型插入式传感器:B(C12):≥DN800mm
(插入型传感器:铸铁、水泥、玻璃钢等不可焊接管道需定制管箍安装)
标准管段式传感器:DN50mm~1000mm
π型管段式传感器:DN15mm-DN40mm
卫生型管段传感器:DN15mm-DN100mm
(管段式传感器:以实际管径及现场要求为参考)
温度范围:-40℃~160℃
防护等级:IP68
安装方式:外敷式:不锈钢带
插入式:焊接底座,碳钢或不锈钢
管段式:法兰连接、螺纹连接
传感器电缆(选配):超声波专用屏蔽电缆
