YS-TDS-100P便携式超声波流量计/热量表

适用范围

自来水、消防水
供暖冷水、热水
啤酒、饮料、海水

农田灌溉水、处理后的污水

各种油类等能传导超声波的单一、均匀、稳定的液体

产品特点

无需断管断流,只需将外夹式传感器粘贴在管道外壁就可以完成流量测量。

内置热敏打印机或SD卡存储器(可选),可实时或定时在线打印

具有热量功能,配接外夹式温度传感器,可实现温度、热量测量

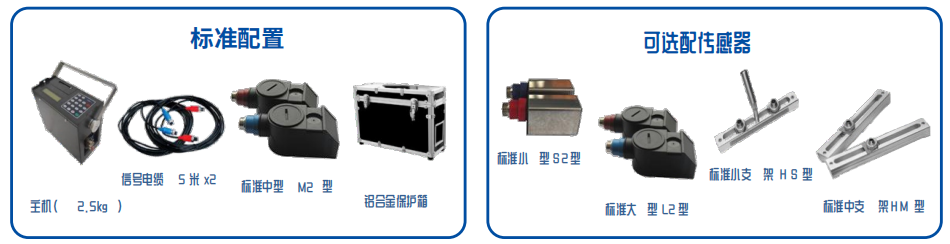

配件齐全、携带方便。

详细介绍

产品简介

        YS-TDS-100P便携式超声波流量计/热量表,采用时差式测量原理:一个探头发射信号穿过管壁、介质、另一侧管壁后,被另一个探头接收到,同时第二个探头同样发射信号被第一个探头接收到,由于受到介质流速的影响,二者存在时间差Δt,根据推算可以得出流速V和时间差Δt之间的换算关系V=(C2/2L)×Δt,进而可以得到流量值Q。

YS-TDS-100P便携式超声波流量计/热量表,适用于各种工业现场中液体流量/热量的在线标定和巡检测量。具有操作简单、测量精度高、一致性好、可在线打印、电池供电时间长、可实现热量测量等特点,被广泛应用于石油化工、冶金、电力、自来水、水利、能源监测等行业。

等。

技术参数

测量原理:时差相关原理

测量液体:水、河水、海水、石油、化学液体等均质流体

测量管径:DN15mm~DN6000mm或更大

管壁厚度:≤50mm

管道材质:几乎所有的金属和质密塑料管,对于混凝土或其他组份管材及有内衬请咨询

测量精度:优于1%, 重复性优于0.2%

测量周期:500ms (每秒2次,每个周期采集128组数据)

最大流速:64m/s(流速分辨率0.001m/s)

信号输出:RS485

通讯协议:MODBUS协议,FUJI扩展协议,并兼容其他厂家同类产品的通讯协议

打印输出:内置热敏式一体打印机,实现实时或定时打印

显    示:2行汉字同屏显示瞬时流量、累计流量、流速、信号状态等

操    作:4×4轻触键盘操作

防护等级:IP65

电    池:内置镍氢充电电池,充足后可持续工作24小时

充电和工作电源:220VAC(标配)110V(可选)

热量功能:PT100外敷式铂电阻(选配)(外敷式、插入式)

外形尺寸(mm):210*100*210(长*厚*高)

主机重量:2.5Kg


传感器参数
