产品简介

 YS-LXS-100P便携式多普勒超声波流量计是利用声波在流体中传播的多普勒效应，通过测定流体中运动粒子散射声波的多普勒频移来得到流体的速度，结合内置压力式水位计，利用速度面积法，即可测量液体的流量。适用于管道、河道、渠道等现场的监测。

 YS-LXS-100P便携式多普勒超声波流量计可将传感器按需要任意放置于管道内部、河流或渠道侧面、底部或顶部，按现场情况任意设置向上、向下或向左、向右发射角度，从而准确测量出从水底到水面不同深层、断面不同垂线上的多个流速数据、通过上位机计算出全断面的平均流速，快速准确地测出流态分布、流速数据及流量。

       是日常灌溉流量监测、环境监测和水文应用的很好测量工具，已被广泛应用到水利、环保、城市供排水的流量流速测量中。

       平均流速测量：流速的测量是通过超声波探头（换能器）发射与接受超生波信号并做相应的计算处理而获得的：换能器1发射频率为f1的超声波信号，以一定角度由水下向水面发射，在碰到水中的悬浮颗粒或气泡后，频率发生偏移，并以f2的频率反射到换能器2，这就是多普勒频移，f2与f1之差即为多普勒频差fd。设流体流速为v，超声波声速为c，多普勒频移fd正比于流体流速v。水中会有大量的杂质颗粒与气泡，每一个反射粒子对应一个多普勒频移fd，通过换算可求得其流速，这些大量粒子的平均流速也即流体的平均流速。

技术参数

安装方法

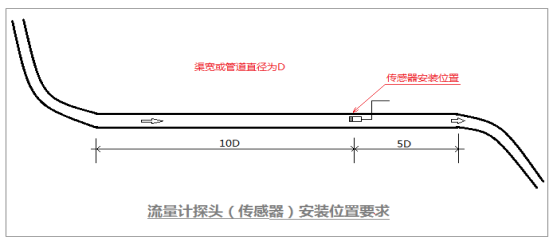

YS-LSX-100P便携式多普勒超声波流量计适用于管道、河道、渠道等直管段、直管段长度最好是水力半径的5-10倍（直管段越长越好），且这一距离范围内不得有过流阻挡物（如水闸、堰等），以保证探头前段水流流态的均匀稳定。

传感器安装在水下，应尽量靠近水流底部，传感器放置方向正常为水平迎流方向。

测杆标准为3米、遇到深水区可以加长测杆或者选配铅鱼悬挂测量。

流速传感器底部集成了压力式水位传感器、要避免将传感器插入到污泥里以免堵上压力传感器进水口。

对不同类型的测流断面，将设备传感器通过测杆固定到如下指定位置：
