产品简介

YS-LDGR 电磁冷/热量表是专门针对热水设计的，广泛运用于换热站、热电厂等。

通径范围:DN10~2000mm

热量计算方法：YS-LDGR 电磁冷/热量表遵循中华人民共和国城镇建设行业标准CJ128—2007。

热量测量:

      水流经在热交换系统中安装的整体式热量表或组合式热量表时，根据流量传感器给出的流量和配对温度传感器给出的供回水信号，以及水流经的时间，通过J上位机计算并显示该系统所释放或吸收的热能量。

                   其基本公式为：

       式中：

       Q一系统释放或吸收的热量，单位为J；

       qm—流经热量表的水的质量流量，单位为kg/h；

       qv一流经热量表的水的体积流量，单位为m³/h；

       ρ—流经热量表的水的密度，单位为kg/m³；

       △h—在热交换系统进口和出口温度下水的焓值差，单位是J/kg；

       t——时间,单位为h。

       公式中的密度和焓值应符合CJ128-2007标准附录A中的规定。当温度为非整数时，应进行插值修正。

       注意：热量的测量是用入口、出口的热熔值乘以流量计算的，所以计算值同累积流量的秒增量有关。也就是说，累积流量每产生一个增量，就计算热流量，因此，累积流量的单位不应调整的过大，避免很长时间才能产生一个累积流量增量。累积流量用9位十进制数(999999999)表示,流量单位为0.001m³,0.01m³,0.1m³,1m³四种,流量单位选择满足2-3年不溢出就行。

安装方法

     若热表流量传感器安装在供热管道入口，请选择“流量入口”   ；若热表流量传感器安装在供热管道出口，请选择“流量出口”。切忌，该参数与实际安装不对应，将造成计算误差。

                                                           安装示意图

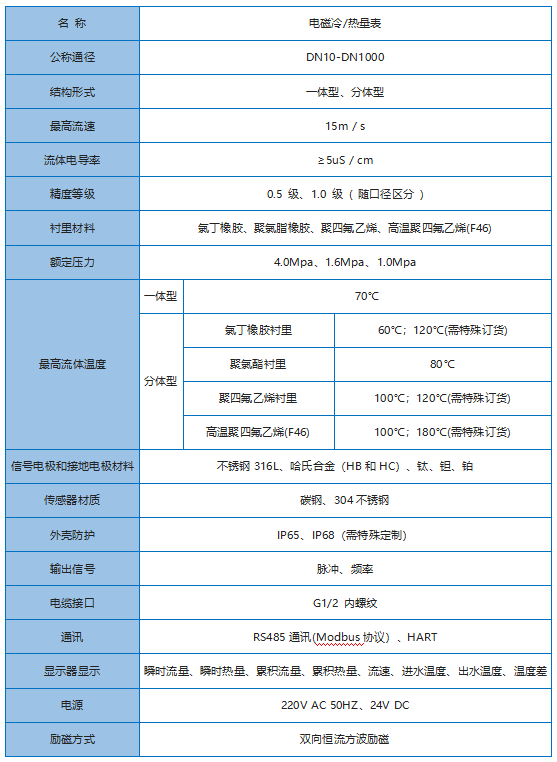

技术参数

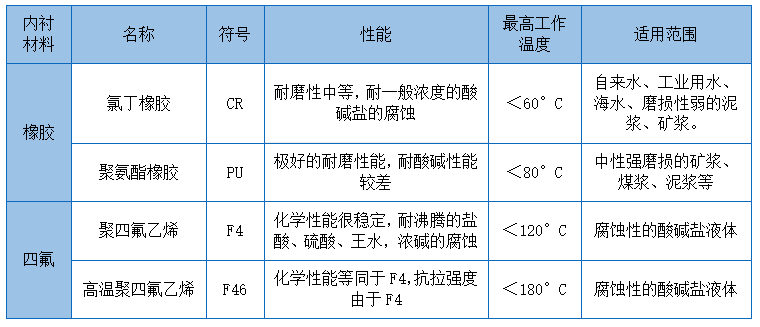

衬里材料的选择

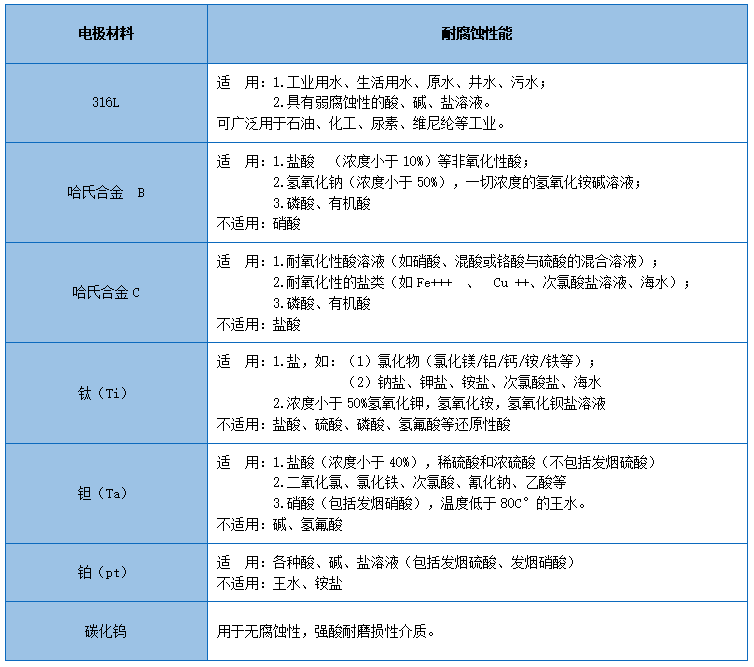

电极材料的选择

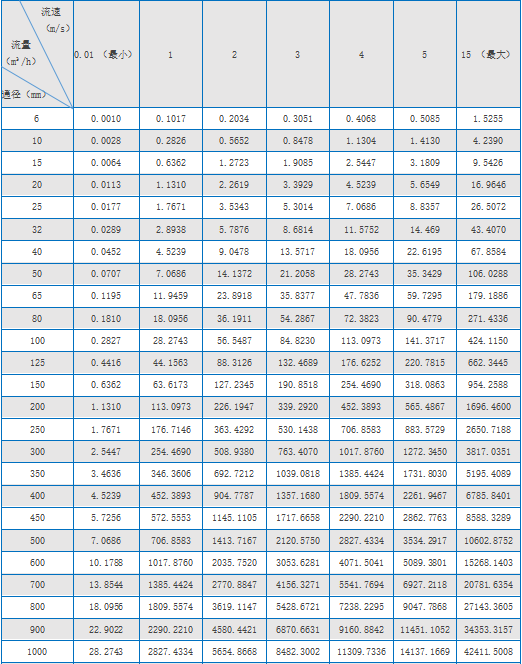

流量范围的选择
