产品简介

       YS-TDS系列超声波流量计/超声波热量计/超声波工业水表利用了低电压、多脉冲时差原理，采用高精度和超稳定的双平衡信号差分发射、差分接收数字检测技术，测量顺流和逆流方向的声波传输时间，根据时差计算出流速。

        YS-TDS-100F2款产品主板提供7版、10版、15版可选，主机为壁挂标准型，传感器分为外敷式、插入式、管段式等，以满足用户不同现场的使用需要。

技术参数

测量原理：时差相关原理

测量管径： DN15mm～DN6000mm或更大

管壁厚度：≤50mm

管道材质：几乎所有的金属和质密塑料管，对于混凝土或其他组份管材及有内衬请咨询

测量精度：优于1％， 重复性优于0.2％

测量周期：500ms (每秒2次，每个周期采集128组数据)

工作电源：85～264VAC/隔离24VDC/8～36VDC

最大流速：64m/s(流速分辨率0.001m/s)

显    示：2×10汉字背光液晶可显示瞬时流量及正、负、净累积流量、流速等

操    作：4×4轻触键盘操作

防护等级：IP65

防爆等级：EXdIIBT4

信号输入：3路4-20mA模拟输入,精度0.1%,可输入压力、液位、温度等信号

                 2路三线制PT100铂电阻（外敷式、插入式）

信号输出：1路隔离RS485输出

                 1路4-20mA或0-20mA输出

                 1路隔离OCT（脉冲宽度6～1000ms之间可编程，默认200ms）

                 1路继电器输出（脉冲宽度200ms）

数据存储：选配内置数据存储器（SD卡) 可存储时间、瞬时流量、累积流量、信号状态等，通过专用 软件可将数据导入计算机，                   便于统计与管理

通讯协议：MODBUS协议，M-BUS协议，FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协议

其它功能：自动记忆前512天、前128个月、前10年正/负/净累积流量自动记忆前30次上、断电时间和流量并可实现流量的自动或

                 手动补加，通过MODBUS协议读出

                可编程批量（定量）控制器，故障自诊断功能

                可通过E-mail传送来的代码文件实现软件升级

传感器参数

    外敷式传感器：S2：DN15mm～DN100mm（小型）

                           M2：DN50mm～DN700mm（中型）

                            L2：DN300mm～DN6000mm（大型）

    标准型插入式传感器：B（C11）：DN80mm～DN800mm

    加长型插入式传感器：B（C12）：≥DN800mm

   （插入型传感器：铸铁、水泥、玻璃钢等不可焊接管道需定制管箍安装）

    标准管段式传感器：DN50mm～1000mm

    π型管段式传感器：DN15mm-DN40mm

    卫生型管段传感器：DN15mm-DN100mm

     (管段式传感器：以实际管径及现场要求为参考）

     温度范围：-40℃～160℃

     防护等级：IP68

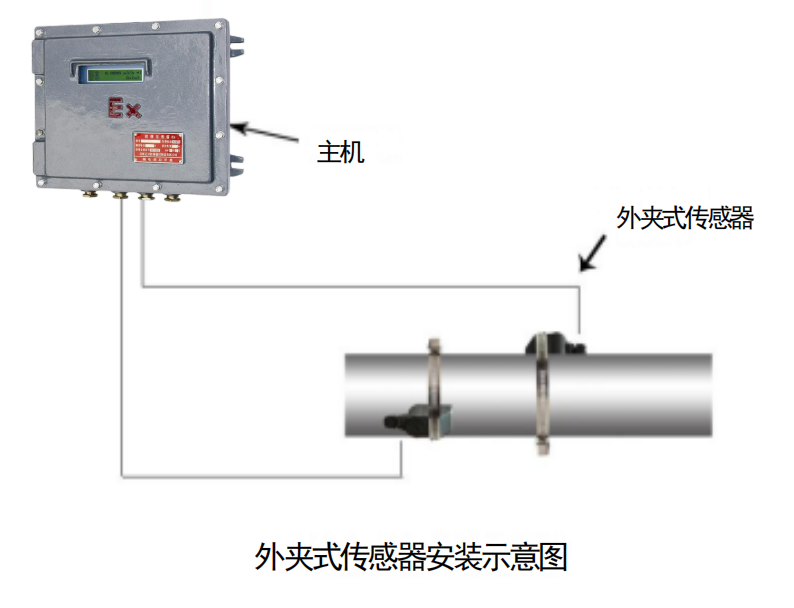

     安装方式：外敷式：不锈钢带

                      插入式：焊接底座，碳钢或不锈钢

                      管段式：法兰连接、螺纹连接

               传感器电缆（选配）：超声波专用屏蔽电缆
