产品简介

       YS-TDS-100R超声波冷/热量表是超声波流量计自身带有热量计算功能，加配一对铂电阻，采用国际标准热焓值热量计算公式（焓差法）即可实现冷/热量的测量，为满足用户不同工况的现场需要，可选配不同主机类型。

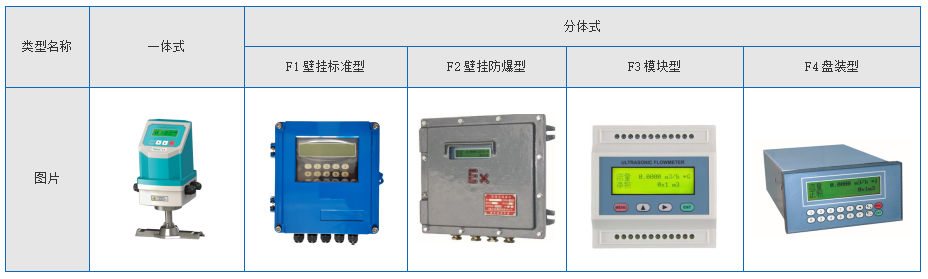

      YS-TDS-100R超声波冷/热量表广泛应用于供热管网的在线计量。主机分为一体式（Y）、壁挂标准型（F1）、壁挂防爆型（F2）、盘装型（F3）和模块型（M），流量传感器分为外缚式、插入式、管段式等，温度传感器是三线制PT100铂电阻。

技术参数

测量精度：满足EN1413标准

测量周期：500ms (每秒2次，每个周期采集128组数据)

工作电源：85~264VAC/隔离24VDC（模块8~36VDC）

最大流速：64m/s(流速分辨率0.001m/s)

热量单位：吉焦尔、千卡、BTU可选

热耗计算：从0.25K开始，温度分辨率：0.01℃

                 温度范围：4℃ ～ 95℃， 温差范围：3℃ ～ 75℃

环境温度：B类  -25℃ ～ 55℃

显示位数：8位，2行汉字同屏显示（中英文双语可选择）

操    作：4×4轻触键盘操作

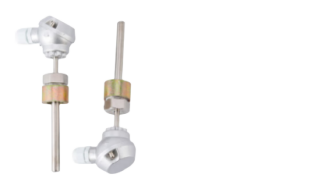

温度传感器：PT100三线制铂电阻（插入式、外敷式）

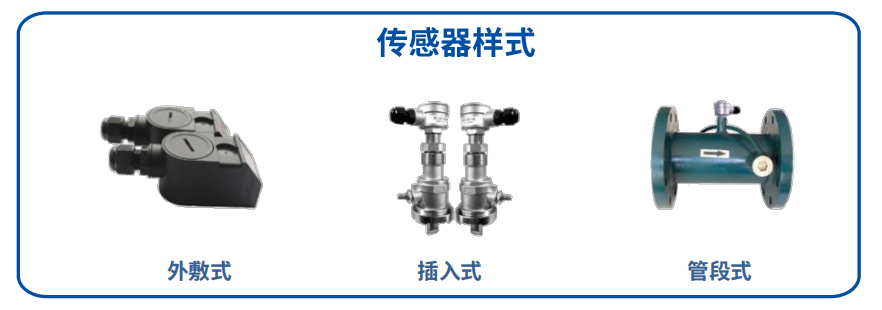

流量传感器：外夹式、插入式、管段式可选

防护等级：传感器IP68，主机IP65 （模块式IP57）
信号输入：3路4-20mA模拟输入，精度0.1%，可输入压力、液位等信号

信号输出：1路隔离RS485输出
　　                    1路4-20mA或0-20mA输出
                           1路隔离OCT (脉冲宽度6~1000ms之间可编程，默认200ms)
                           1路继电器输出 (脉冲宽度200ms )

通讯协议：MODBUS协议，M-BUS协议，FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协

其它功能：自动记忆前512天，前128个月，前10年正/负/净累积流量
                                  自动记忆前30次上、断电时间和流量并可实现自动或手动补加

可编程批量（定量）控制器，故障自诊断功能
                                 可通过E-mail传送来的代码文件实现软件升级

防爆等级：EXdⅡBT4 (F2型)

工作压力：1.6MPa (超过此压力订货时注明)

传感器参数

    外敷式传感器：S2：DN15mm～DN100mm（小型）

                           M2：DN50mm～DN700mm（中型）

                            L2：DN300mm～DN6000mm（大型）

    标准型插入式传感器：B（C11）：DN80mm～DN800mm

    加长型插入式传感器：B（C12）：≥DN800mm

   （插入型传感器：铸铁、水泥、玻璃钢等不可焊接管道需定制管箍安装）

    标准管段式传感器：DN50mm～1000mm

    π型管段式传感器：DN15mm-DN40mm

    卫生型管段传感器：DN15mm-DN100mm

     (管段式传感器：以实际管径及现场要求为参考）

     温度范围：-40℃～160℃

     防护等级：IP68

     安装方式：外敷式：不锈钢带

                      插入式：焊接底座，碳钢或不锈钢

                      管段式：法兰连接、螺纹连接

               传感器电缆（选配）：超声波专用屏蔽电缆
